存储引擎篇 LSM Tree

背景

在 LSM Tree 之前，很多磁盘存储结构使用的是 B+ 树。
B+ 树的优势是读性能稳定，尤其适合范围查询。但它的问题也很明显：写入时需要在磁盘上的树结构中找到对应位置，然后原地修改 page。如果发生页分裂、页合并，最坏情况下可能带来多次随机磁盘 IO。
在一些高写入场景里，比如日志采集、时序数据、消息索引、KV 存储等，写入吞吐往往比单次读取延迟更重要。频繁随机写磁盘会成为系统瓶颈。
于是 LSM Tree 被设计出来。它的核心目标是：
把随机写变成顺序写

概要

LSM Tree 的核心思想是：放弃 B+ 树那种频繁原地更新磁盘页的方式，把写入先追加到 WAL，再写入内存中，随后由后台线程批量落到磁盘。
这样一次写请求的关键路径通常只有：
顺序写 WAL + 写内存
不会因为每次更新都随机修改磁盘页，所以写入吞吐很高。
但代价是读路径会变复杂。因为同一个 key 的不同版本可能同时存在于多个地方。查询时需要按照从新到旧的顺序查找，并通过版本号判断最新版本

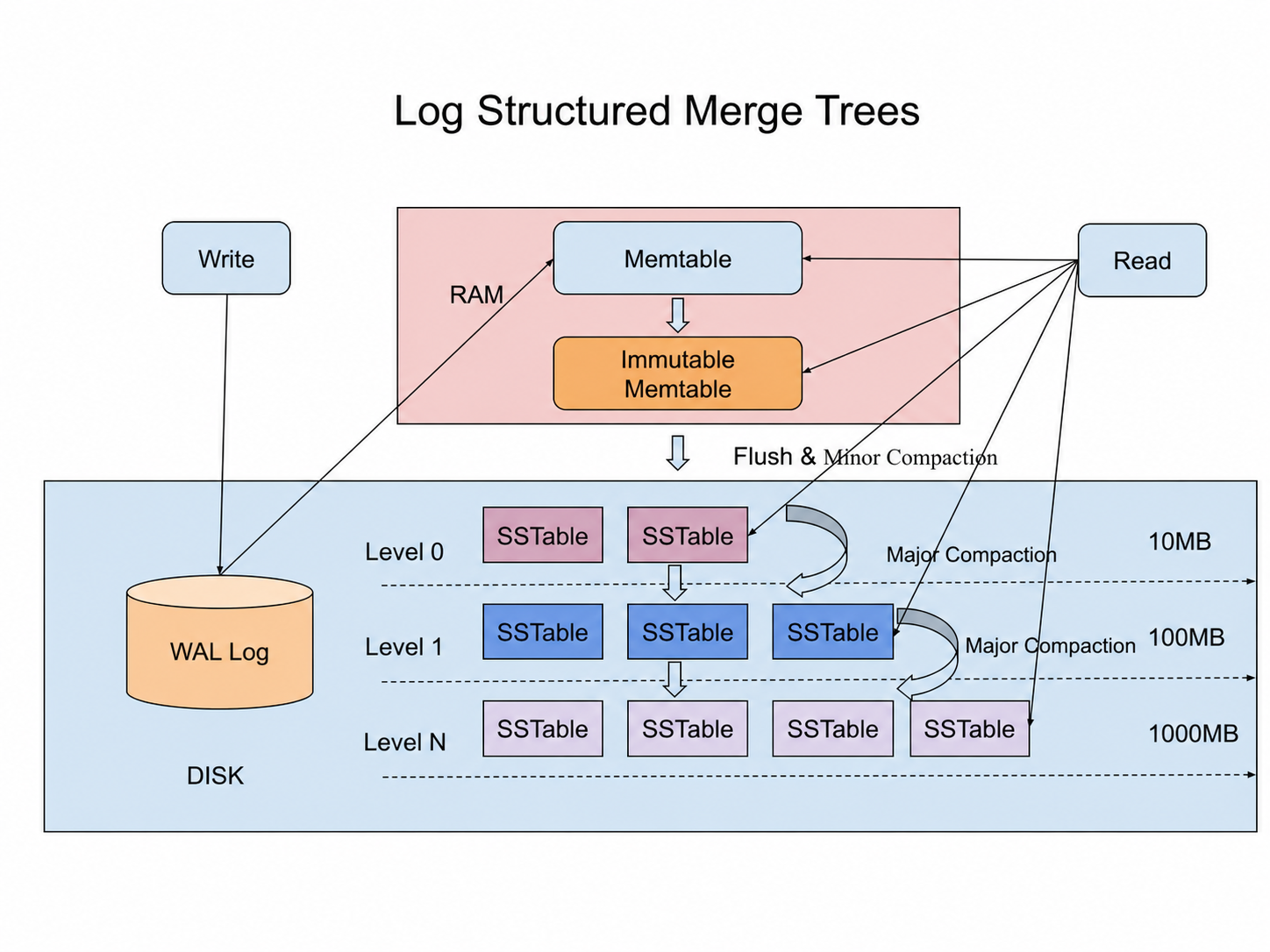

架构图

实现原理

lsm 为了实现追加写获得极致的写性能，同时带来了两个问题，一个是读的逻辑会非常复杂，一个是旧版本数据无法被优雅的删除，其他的所有设计大部分是为了解决这两个问题。让我们一步步看 lsm，是怎么把读和存储的成本降下来的。

内存表维护有序

MemTable 是 LSM Tree 的内存写入表。在lsm tree的官方论文里，并没有规定具体要怎么实现，但由于sstable的有序性，我们希望内存表也是一种有序的数据结构。业内常用跳表来实现

跳表的好处是实现相对简单，同时可以保持 key 有序。写入时先在每一层找到前驱节点，再把新节点插入进去。查询时也是从高层一路向右、向下查找，平均复杂度是 O(log n)。

MemTable 中保存的不只是 key/value，还包含一个全局递增的 sequence：

1	key -> { sequence, type, value }

sequence 表示版本新旧。同一个 key 在不同地方可能有多个版本，后续读取和合并时，就靠 sequence 判断哪条记录是最新的。

当 active MemTable 的大小超过阈值后，它会被冻结成 immutable MemTable，然后创建一个新的 active MemTable 继续承接写入：

active MemTable
    ↓ freeze
immutable MemTable
    ↓ 后台 flush
SSTable

这样前台写入不需要一直等待磁盘落盘，只要写完 WAL 和新的 MemTable，就可以继续返回。
Q: 为什么用跳表而不用红黑树？

📌红黑树插入/删除可能触发旋转和变色，影响父节点、祖父节点甚至更高层节点，并发时通常要加较粗的锁可能要锁整棵树，而跳表插入/删除只需要修改目标位置附近几层前驱节点的 next 指针。一次只要加锁几个节点。

SSTable 磁盘索引构建

冻结后的 MemTable 会由 FlushWorker 写成 SSTable。

SSTable 的特点是不可变、有序。因为 MemTable 本身就是有序的，所以 flush 时可以直接按 key 顺序遍历，然后顺序写入磁盘。

查询某个 key 时，不需要从文件开头一直扫。它会先看 SSTable 的 MinKey、MaxKey，如果目标 key 不在范围内，直接跳过这个文件。如果在范围内，再通过稀疏索引找到一个接近的位置，从那里开始顺序扫描。稀疏的程度根据数据量决定，既要保证加载到内存时不会太大，也保证顺序io时不会找太久

读 SSTable 元数据时，只需要从文件尾部读 footer length 和 magic，就能定位 footer，再找到 index 和数据范围。

读路径从新到旧查找

LSM 的读路径复杂，是因为同一个 key 可能同时存在于多个地方：

active MemTable
immutable MemTable
L0 SSTable
L1 SSTable
L2 SSTable
...

所以 Get 的顺序必须从新到旧：

先查 active MemTable
再查 immutable MemTable
再查 L0
最后查更高层

L0 比较特殊。L0 文件是 MemTable 直接 flush 出来的，不同 L0 文件之间的 key 范围可能重叠。所以查 L0 时，要按照文件生成顺序从新到旧查。

L1 之后经过 compaction 整理，同一层内的 SSTable key range 通常不重叠。因此查更高层时，可以根据 key 范围快速定位可能包含目标 key 的文件。

如果查到的最新记录是删除标记，就返回不存在。

LSM Tree 为什么要分层

MemTable 每次 flush 都会生成一个新的 SSTable。如果所有 SSTable 都堆在一起，读一个 key 时就可能要查很多文件，读放大会越来越严重。

所以 LSM Tree 会把 SSTable 分成多层：

1	L0 -> L1 -> L2 -> L3 ...

L0 是最特殊的一层。它直接接收 MemTable flush 出来的文件，所以不同 L0 文件之间的 key 范围可能重叠。比如一个文件范围是 a~m，另一个文件也可能是 c~z。因此查询 L0 时，不能只根据范围定位一个文件，而是要从新的文件往旧的文件查。

L1 以及更高层，是经过 compaction 整理后的结果。同一层里的 SSTable 通常按照 key range 排列，并且尽量不重叠：

1	L1: [a, f] [g, m] [n, z]

这样查询某个 key 时，就可以根据 key range 快速定位到可能包含它的文件，而不是把整层都扫一遍。

层级还有一个特点：越往下，容量越大。每层成倍增长。这样新数据先停留在上层，旧数据随着 compaction 慢慢下沉到更大的层级。

分层本质上是在平衡两个成本：

1 2	上层文件少而新，方便写入快速落盘下层文件大而稳，方便读取减少查找范围

所以 LSM Tree 的分层不是为了把文件简单分类，而是为了控制读放大、写放大和空间放大之间的关系。

tombstone 解决删除问题

LSM 不能像 B+ 树那样直接去磁盘 page 上删除一条记录，因为 SSTable 是不可变文件。

所以删除操作不是物理删除，而是写入一条特殊记录：

1	{ key, type: delete, sequence }

这条记录叫 tombstone。

读的时候，如果某个 key 的最新版本是 tombstone，就说明这个 key 已经被删除，直接返回 not found。旧版本即使还躺在更老的 SSTable 里，也不能再被读出来。

真正清理旧版本和 tombstone，要等后面的 compaction。

大数据合并降级

追加写会不断产生新的 SSTable。如果不合并，读的时候就要查越来越多文件，旧版本数据也会一直占用空间。

Compaction 的作用就是把多个有序文件重新归并成新的有序文件：

多个 SSTable
    ↓
多路归并
    ↓
相同 key 只保留最大 sequence
    ↓
写入下一层 SSTable
    ↓
删除旧 SSTable

这个过程本质上就是归并排序。每个 SSTable 内部已经按 key 有序，所以可以用最小堆做多路归并。遇到相同 key 时，比较 sequence，只保留最新版本。

简化版 leveled compaction：

L0 文件数量超过阈值后，触发 L0 到 L1 的合并。
合并时找出下一层 key range 有重叠的 SSTable。
把这些文件一起归并，生成新的 SSTable。
删除旧 SSTable 文件。

更高层则根据层级大小触发合并。越老、越稳定的数据会逐渐下沉到更高层，这就是所谓的冷数据下沉。

项目地址

如果有什么改进的建议的话，欢迎留 issue
仓库代码
